工地上钢筋堆放久了，难免会出现锈迹。看着一片片锈蚀，很多施工人员和项目管理者心里都打鼓：这钢筋还能用吗?锈到什么程度必须处理?怎么除锈才符合规范?别担心，这篇文章将根据《混凝土结构设计规范》(GB50010-2010)和《混凝土结构工程施工质量验收规范》(GB50204-2015)，为您一次性说清楚钢筋除锈的核心要求和处理方法!

一、钢筋锈蚀？别小看！

钢筋是混凝土结构的“骨架”，它的状态直接关系到工程质量和安全，根据国家规范及行业标准要求：

《混凝土结构设计规范》（GB50010-2010）明确：

当钢筋的锈蚀深度达到或超过其直径的10%时，必须除锈!

如果锈蚀已经严重到破坏了混凝土保护层，得立即修复。

《混凝土结构工程施工质量验收规范》（GB50204-2015）强调：

表面有颗粒状或片状老锈的钢筋?严禁使用!需要全数检查。

二、不同程度的锈蚀，处理方法！

不是所有锈蚀都需要“一刀切”地大力除锈，根据锈蚀的严重程度，处理方式也不同：

轻微浮锈（黄色/淡红细粉末，手摸光滑）：

特征：就像一层薄薄的灰尘，颜色均匀。

处理建议：一般无需专门除锈，对混凝土的握裹力影响不大，但要注意防潮防雨淋，避免锈蚀加重。

中度陈锈（红褐色粗粉末，手捻有颗粒感）：

特征：颜色变深，能感觉到细小的颗粒。

处理建议：这种锈蚀会降低握裹力，建议进行除锈，尤其是用于重要结构部位的。

严重老锈（深褐色/黑色麻坑，甚至片状剥落）：

特征：出现凹坑，甚至锈片能剥落下来。

处理建议：必须彻底除锈!如果钢筋表面出现麻坑、裂纹，或者截面尺寸明显减小，可能需要降级使用甚至直接报废处理。

三、除锈方法怎么选？环境因素也关键！

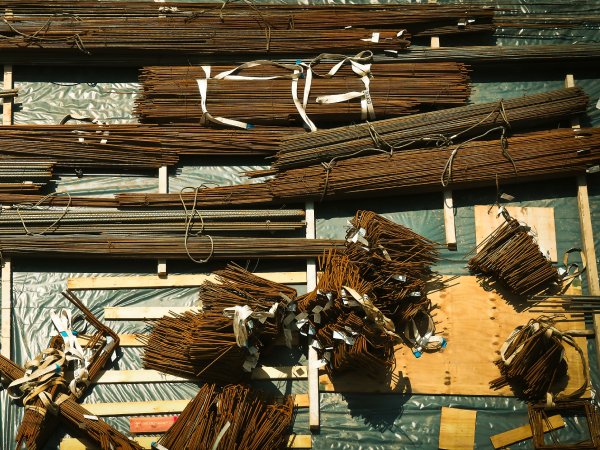

环境影响：露天存放、加工后长时间裸露的钢筋更容易生锈，要特别注意防潮保护。

除锈方法选择：

机械除锈：如砂轮机打磨、钢丝刷刷除，适合对付中度及严重锈蚀。

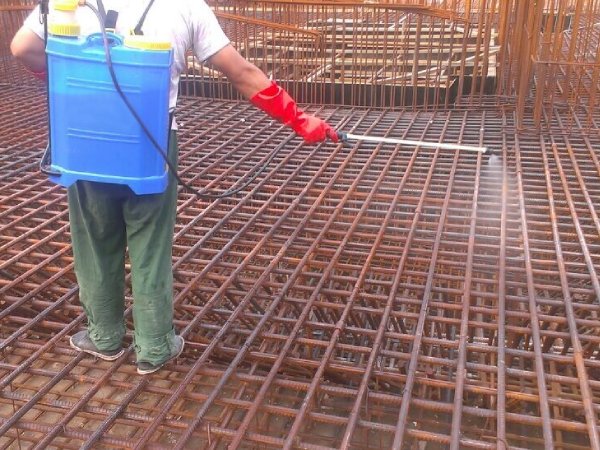

化学除锈：使用专用的钢筋除锈剂，适合处理中轻度锈蚀，对钢筋本身损伤较小，但要注意环保和后续处理。

质量判定：检查如果发现因钢筋锈蚀影响了握裹力，或者钢筋出现劈裂、弯折损伤等情况，这样的钢筋都不能使用。

P.S.钢筋除锈看似小事，实则关系重大，严格遵守国家规范，根据锈蚀程度选择合适的处理方法，才能确保混凝土结构的质量与安全，希望这篇文章能帮助您更好地理解和执行钢筋除锈的标准。
